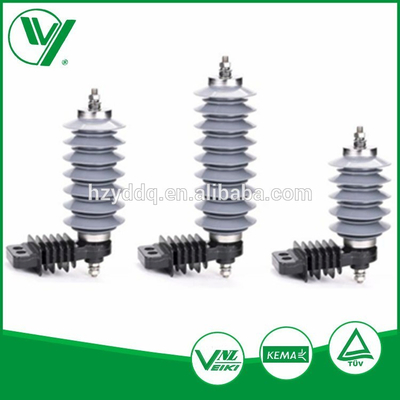

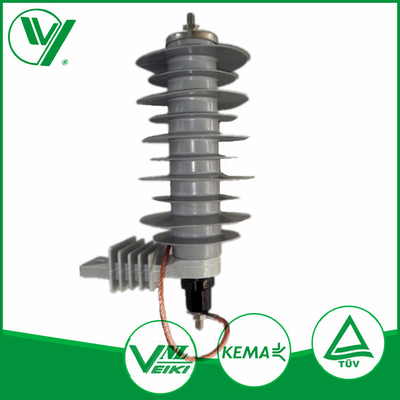

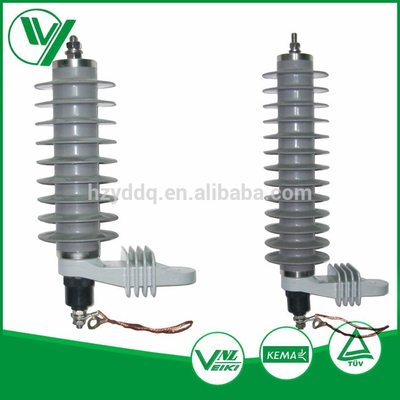

Buitenspanningsbeveiliging HY5WBG-17/50 17kV polymer behuizing

MOQ:	1
Prijs:	1

Detail Information

Product Description

Detail Information

Certificering:

ISO9001

Model nr.:

HY5WBG-17/50

Installatietype:

Parallelle afleider

Materiaal:

ZnO

Woningmateriaal:

Polymeer

Spanningsbeoordeling:

17 kV

Ontladingsstroom:

5kA

Nominale spanning:

17 kV

Werken continue spanning:

13,6 kV

Maximumgelijkstroom-voltage:

25 kV

Minimale steile impuls:

57,5 kV

Maximale bliksemimpuls:

50 KV

Maximale werking impuls:

42.5 KV

Aanhoudende stroom:

0,5 mA

Weerstandsstroom:

250 RE

Buigende weerstand:

1.6 kN

Markeren:

17 kV polymeren overspanningsbeveiliging

met een vermogen van niet meer dan 50 W

HY5WBG-17/50 overspanningsbeschermer

Product Description

Outdoor Line Class Brace-Type Overspanningsafleider (HY5WBG-17/50)

Productspecificaties

Attribuut	Waarde
Modelnr.	HY5WBG-17/50
Installatie	Parallelle overspanningsafleider
Toepassing	Transformatorstation
Grootte	Middel
Bedrijfsspanning	Laagspanning
Vorm	Kubusvormig
Materiaal	ZnO
Merk	Yongde
Behuizingskleur	Grijs
Behuizing	Polymeer
Spanning	17kV
Ontlaadstroom	5kA
Transportpakket	Karton
Specificatie	GB IEC
Handelsmerk	YongDe
Herkomst	China
HS-code	85354000
Productiecapaciteit	50.000 STUKS/Jaar

Productbeschrijving

Brace-Type Overspanningsafleider

Bedrijfsvoorwaarden

Geschikt voor zowel buiten- als binnenwerking
Maximale hoogte: 2000m
Frequentiebereik: 48Hz tot 62Hz
Netfrequentie spanning mag de continue bedrijfsspanning van de overspanningsafleider niet overschrijden
Maximale aardbevingsintensiteit: 7 graden
Maximale windsnelheid: 35m/s

Constructiekenmerken en werkingsprincipe

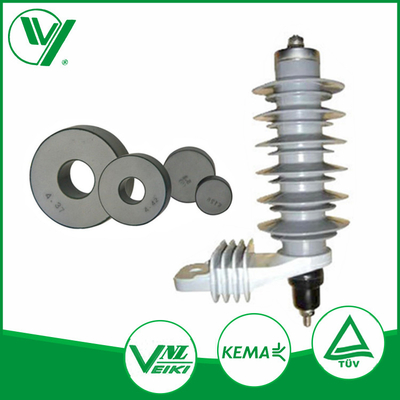

De overspanningsafleider beschikt over niet-lineaire hoogwaardige metaaloxide varistor-internals met een siliconenrubberen gegoten buitenkant.

Onder normale omstandigheden handhaaft de overspanningsafleider een hoge weerstand met slechts een microampère stroom, waardoor er geen impact is op de werking van de apparatuur. Tijdens overspanningen schakelt de overspanningsafleider over naar lage weerstand, waardoor kilo-ampère stroom wordt geleid en tegelijkertijd de spanning binnen veilige grenzen wordt gehouden om aangesloten apparatuur te beschermen.
